CAD-Hardware.
Digitizer.
Modelle von Format A2 bis Format A00
16-Button Cursor
Windows95/Windows98/ME/NT/2000/XP/Vista/Windows 7 kompatibel
| Modell | Aktive Fläche (inch) | Auflösung | Genauigkeit (mm) |
| RP-D4460C | 44 x 60 (A00) | 2540 LPI | 0,20 |
| RP-D3648C | 48 x 36 (A0) | 2540 LPI | 0,20 |
| RP-D3648S | 48 x 36 (A0) | 2540 LPI | 0,127 |
| RP-D2436C | 36 x 24 (A1) | 2540 LPI | 0,20 |
| RP-D2436S | 36 x 24 (A1) | 2540 LPI | 0,127 |
| RP-D1824C | 24 x 18 (A2) | 2540 LPI | 0,25 |
| RP-D3DTAB | 24 x 18 (A2) | 2540 LPI | 0,25 |

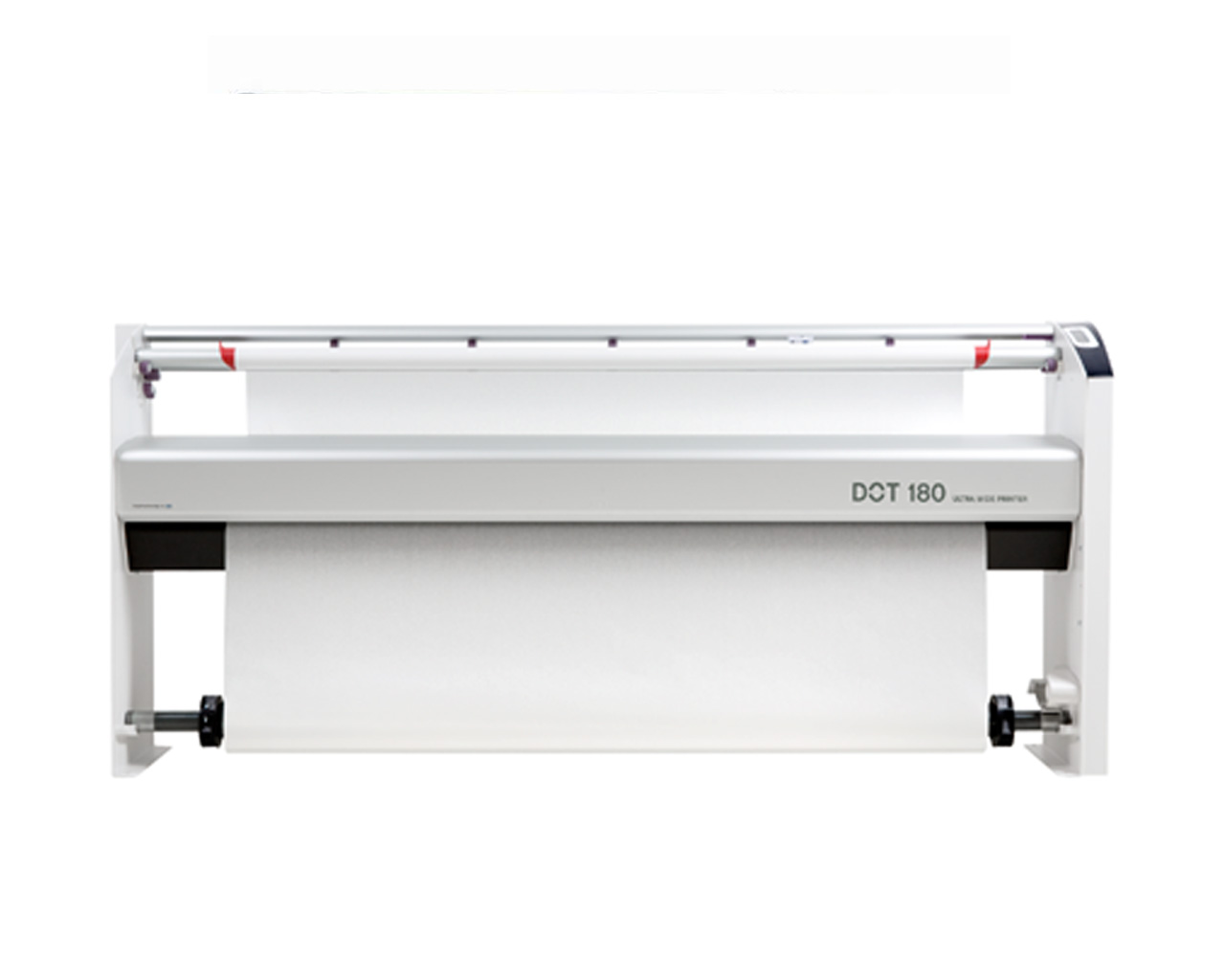

Plotter.
Für Ihre speziellen Anforderungen halten wir leistungsstarke Plotter in unserem Angebot für Sie bereit.
| Arbeitsbreite | 1800 - 2400 mm |
| Gewicht | 100 kg |
| Druckgeschwindigkeit | 42 m²/h - 210 m²/h |
| Präzision | < 1 % |
| Druckkopf | elektronisch gesteuert oder mit Druckerpatrone |
| Papierrolle | 30 kg Plotterpapierrolle |
| Maximaler Durchmesser | 24,1 cm |
| Kerngröße | 7,6 cm |
| Stromversorgung | 110 V oder 220 V @ 50 - 60 HZ |
Bildquelle: Firma MUCAD
Cutter für Niedrig- oder Hochlagen.
Die CNC Zuschneideautomaten werden in 4 Standardmodellen, mit möglichen Schneidfenstern von
→ 1,70 m x 2,00 m
→ 1,70 m x 3,20 m
→ 2,00 m x 2,00 m
→ 2,00 m x 3,20 m
angeboten.
Die Schneidhöhen können bis 50 mm bzw. 70 mm betragen. Kundenspezifische Maße bezüglich des Schneidfensters sind möglich, z.B. Arbeitsbreiten bis 3 m sowie Arbeitslängen bis 20 m. Die Ausstattung kann mit unterschiedlichen Schneidköpfen erfolgen, wie z.B. verstärkte Ausführung für technische Materialien, Ultraschallschneidkopf, Hochfrequenz-Messerantrieb, Schleppmesser, verschiedene Bohrer u.v.m.
Unser Service umfasst eine kompetente Beratung, Schulungsangebote sowie Unterstützung bei der Planung, Projektierung, Programmierung und Inbetriebnahme.
Bildquelle: Firma CUTTEC
Cutter für Einzellagen.
→ zum Schneiden von Einzel- und Niedriglagen
→ Breite und Länge variabel nach Kundenwunsch
→ kombinierbar mit Materialzuführung
→ verschiedene Werkzeuge einsetzbar, Messer (in verschiedene Ausführungen),
elektrisch oszillierende Messer ( EOT), Fräse, Bohrer ( variable
Durchmesser), Stift
→ typische Materialien: Dichtungsmaterialien, Kohlefaser-Prepregs, Leder,
Kork, Gewebe und Folien, Hartschaumplatten, Teppichboden
→ High Speed Antriebe in Längs-, Quer- und Drehrichtung
→ Schneidgeschwindigkeit bis zu 80 m/min
Bildquelle: Firma CUTTEC
www.cuttec-gmbh.de
Zuführ- und Abwickeleinrichtungen.
Zuführeinrichtungen:
→ Handlingsysteme für die automatische Materialzufuhr (für Rollen, Platten etc.) zum CNC-Cutter
Abwickelvorrichtungen ohne Antrieb:
→ für leichte Anwendungen bis zu 50 kg
→ Rollenmaterial auf Welle ohne bzw. mit Kantensteuerung
Abwickelvorrichtungen mit Antrieb:
→ mit Zentrumsantrieb für Schwerlastanwendungen bis zu 1.500 kg
→ für Rollenmaterial auf pneumatischer Spannwelle ohne bzw. mit Kantensteuerung
→ mit Tänzerregelung zur Anpassung der Abwickelgeschwindigkeit zum Cutter
